ВЛИЯНИЕ НОВЫХ ТРЕБОВАНИЙ ГОСТ 25100-11 К ВЫДЕЛЕНИЮ РАЗНОВИДНОСТЕЙ ПРОСАДОЧНЫХ ГРУНТОВ НА СТОИМОСТЬ ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИХ ИЗЫСКАНИЙ

Хансиварова Н.М. 1 Скнарина Н.А. 2
1 Южный федеральный университет
2 СРО НП содействия развитию инженерно-изыскательской отрасли «Ассоциация Инженерные изыскания в строительстве», филиал «АИИС – Ростов-на-Дону»
Изучены инженерно-геологические условия 50 площадок проектируемого строительства, расположенных в районах распространения просадочных грунтов. На конкретном примере проведен анализ изменений в существующей расчетной геомеханической модели объекта с учетом требований актуализированной редакции ГОСТ к обособлению грунтового массива по относительной деформации просадочности. В статье приведены возможные подходы к получению минимально необходимой и достаточной инженерно-геологической информации для определения показателей свойств грунтов, используемых с целью их классификации и составления расчетной схемы массива. Установлено, что введенная ГОСТ новая градация разделения грунтов усложняет расчетную модель площадок и увеличивает сметную стоимость инженерно-геологических изысканий на 33–57 % от первоначальной. На повышение стоимости влияют мощность просадочных грунтов, их неоднородность по другим классификационным критериям ГОСТ и предполагаемый тип фундамента сооружения.
просадочность
разновидности просадочных грунтов
инженерно-геологический элемент
расчетный грунтовый элемент
статистическая обработка
сметная стоимость
инженерно-геологические изыскания
полевые работы
лабораторные испытания
1. Грунты. Классификация. ГОСТ 25100-95. – Введ. 1996-07-01. – М.: Стандартинформ, 2005. – 23 с.
2. Грунты. Классификация. ГОСТ 25100-2011. – Введ. 2013-07-01. – М.: Стандартинформ, 2013. – 60 с.
3. Грунты. Методы лабораторного определения зернового (гранулометрического) состава. ГОСТ 12536-79. – Введ. 1980-01-07. – М.: Стандартинформ, 2008. – 21 с.
4. Грунты. Методы лабораторного определения содержания органических веществ. ГОСТ 23740–79. – Введ. 1980-01-01. – М.: ИПК Изд-во стандартов, 1979. – 25 с.
5. Грунты. Методы лабораторного определения физических характеристик. ГОСТ 5180-84. – Введ. 1985-01-07. – М.: Стандартинформ, 2005. – 21 с.
6. Грунты. Метод лабораторного определения характеристик просадочности. ГОСТ 23161–78. – Введ. 1979-01-01. – М.: ИПК Издательство стандартов, 1980. – 11 с.
7. Грунты. Методы лабораторного определения характеристик прочности и деформируемости. ГОСТ 12248-96. – Введ. 1997-01-01. – М.: ИПК Изд-во стандартов, 1997. – 28 с.
8. Грунты. Методы статистической обработки результатов испытаний. ГОСТ 20522–96. – Введ. 1997-01-01. – М.: ИПК Издательство стандартов, 1997. – 28 с.
9. Грунты. Методы статистической обработки результатов испытаний. ГОСТ 20522–2012. – Введ. 2013-07-01. – М.: Стандартинформ, 2013. – 20 с.
10. Инженерно-геологические изыскания для строительства. СП 11-105-97. (I часть) – Введ. 1998-01-03. – М.: ФГУП ЦПП, 2004. – 47 с.
11. Инженерно-геологические изыскания для строительства. Правила производства работ в районах распространения специфических грунтов. СП 11-105-97 (III часть). – Введ. 2000-07-01. – М.: ФГУП ЦПП, 2004. – 79 с.
12. Надежность строительных конструкций и оснований. Основные положения по расчету ГОСТ 27751-88. – Введ. 1988-07-01. – М.: Стандартинформ, 2007. – 15 с
13. ООО «Азимут». Отчет по результатам инженерно-геологических изысканий, выполненных на участке проектируемого строительства жилого дома по ул. Инструментальной в г. Таганроге Ростовской области. – Ростов-на-Дону, 2012. – 146 с.
14. Основания зданий и сооружений. Свод Правил. СП 22.13330.2011 (актуализированная редакция СНиП 2.02.01-83*). – Введ. 2011-20-05. – М.: Минрегион РФ. – 116 с.
15. Основания зданий и сооружений. Строительные Нормы и Правила. СНиП 2.02.01-83*. – Введ. 1985-01-01. – М.: ФГУП ЦПП, 2006. – 48 с.
16. Справочник базовых цен на инженерно-геодезические и инженерно-экологические изыскания для строительства. – Введ. 1999-01-01. – М.: Госстрой России, 1999. – 94 с.

Приказом № 190-ст от 12 июля 2012 г. введен актуализированный стандарт ГОСТ25100-2011 Грунты. Классификация. Одним из важных показателей свойств грунтов, используемых для разделения геологической среды на геологические тела является относительная деформация просадочности esl. До 2012 г. грунтам присваивалась классификационная характеристика – просадочный (esl > 0,01) или непросадочный (esl < 0,01) [1]. В новой редакции ГОСТ характеристика грунтов «просадочный» заменяется на одну из четырех введенных: слабопросадочный, среднепросадочный, сильнопросадочный, чрезвычайно просадочный [2]. Более детальное разделение грунтов по просадочности ведет к увеличению количества меньших по объему основных грунтовых единиц в расчетных геомеханических моделях площадок строительства. Степень усложнения расчетных моделей зависит в основном от мощности просадочной толщи и ее неоднородности по другим классификационным критериям. На основании анализа инженерно-геологических условий 50 площадок в зависимости от перечисленных выше факторов нами выделены четыре наиболее вероятных расчетных варианта:

1) мощность просадочной толщи превышает 10 м; по критериям ГОСТ 25100-96 в ее пределах выделен 1 ИГЭ;

2) мощность просадочной толщи превышает 10 м; по критериям ГОСТ 25100-96 в ее пределах выделено 2 ИГЭ;

3) мощность просадочной толщи превышает 10 м; по критериям ГОСТ 25100-96 в ее пределах выделено 3 ИГЭ;

4) мощность просадочной толщи менее 10 м.

Цели статьи:

1 – анализ изменений расчетной геомеханической модели участка, сложенного 10-метровой просадочной толщей, представленной 1 РГЭ (вариант 1);

2 – определение видов, объемов и стоимости инженерно-геологических изысканий, достаточных для решения инженерной задачи при новом подходе ГОСТ.

Инженерно-геологические условия площадки изысканий и методики исследований

В качестве примера выбрана площадка проектируемого строительства 20-этажного жилого дома, расположенная на ул. Поляковское шоссе в г. Таганроге Ростовской области [13]. Тип фундамента – плита на свайном основании, длина сваи – 12 м; нагрузка на одну сваю 55 т, предполагаемая глубина заложения фундаментной плиты – 3,0 м; габариты здания: 25?25 м; высота 60 м; уровень ответственности – II [12]. Для изучения инженерно-геологических условий площадки были выполнены следующие виды работ.

1. Плановая и высотная привязка геологических выработок осуществлялась на местности инструментально от грунтового репера. Всего 6 точек.

2. Скважины бурились механическим ударно-канатным способом установкой ПБУ-2, диаметром 168 мм. Всего пробурено 2 технические и 2 разведочные скважины глубиной 20,0 м. Общий объем бурения 80 п.м.

3. Из технических скважин и шурфов отбирались пробы ненарушенного сложения путем задавливания тонкостенного грунтоноса по технологии «на один удар», разработанной трестом «РостовДонТИСИЗ». Интервал отбора проб 1,0–2,0 м. Всего отобрано 44 монолита связных грунтов.

4. Полевые испытания грунтов статическими нагрузками в шурфах с помощью плоских штампов площадью 5000 см2 – 2 испытания.

5. Статическое зондирование грунтов установкой ПИКА-15 – 6 точек.

6. В лаборатории изучались грунты в пределах разведанной глубины. Использованы методики по международным стандартам [3–7]. В результате определены: физические свойства грунт (природная влажность, пластичность, плотность); прочностные характеристики – методами неконсолидированных и консолидированных сдвигов при полном водонасыщении грунтов на приборах конструкции Маслова ? Лурье; сжимаемость непросадочных грунтов при полном водонасыщении; деформационные характеристики глинистых грунтов при природной влажности и в водонасыщенном состоянии в компрессионных приборах системы «Гидропроект» в интервале давлений 0,0–6,0 МПа; степень засоленности грунтов – по анализу водных и солянокислых вытяжек из них; гранулометрический состав грунтов.

7. Статистическая обработка результатов лабораторных испытаний грунтов выполнена на ПК согласно ГОСТ 20522-96 [8].

На рис. 1 обозначены контуры проектируемого сооружения, местоположение горных выработок, полевых опытных работ и точек отбора проб грунтов ненарушенного сложения.

В результате проведенных инженерно-геологических изысканий получено следующее.

В геоморфологическом отношении участок работ расположен в пределах древнеэвксинской террасы. В геологическом строении площадки до разведанной глубины принимают участие породы четвертичного возраста. Они представлены предварительно выделенными инженерно-геологическими элементами, совпадающими с геологическими слоями:

ИГЭ-1 (tQ4) от 0,0 до 0,8–2,0 м. – Асфальт, ниже насыпной разнородный грунт с обломками бетона.

ИГЭ-2 (dQ3) от 0,8–2,0 до 8,5–10,5 м. – Суглинок тяжелый пылеватый, желто-бурый, по показателю текучести он полутвердый и тугопластичный, наблюдаются включения карбонатов в виде рыхлых стяжений.

ИГЭ-3 (dQ2-1) от 8,5–10,5 до 20,0 м (разведанная глубина). – Глина зеленовато-серая, легкая пылеватая. Характерны пятна гумуса, включения карбонатов, гнезд песка.

Отложения в соответствии с ГОСТ 25100-95 относятся к классам техногенных дисперсных грунтов и природных связных дисперсных грунтов, преимущественно с механическими и водно-коллоидными структурными связями [1]. Специфическими грунтами являются просадочные суглинки ИГЭ-2 до глубины 10,5 м. Тип грунтовых условий по просадочности – II [15]. При бурении скважин 1–4 до глубины 20,0 м подземные воды не вскрыты. По совокупности геологических факторов площадка отнесена к III категории сложности инженерно-геологических условий [10].

pic_41.wmf

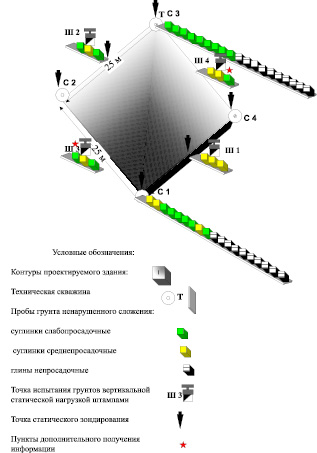

Рис. 1. План расположения контуров проектируемого здания, горных выработок, точек полевых опытных работ и отбора проб грунта

Расчетная геомеханическая модель объекта

В соответствии с ГОСТ 20522-96, п. 4.7. на основе предварительно выделенных инженерно-геологических элементов ниже приводятся расчетные геологические элементы (РГЭ).

ИГЭ-1 – насыпной грунт в расчетный элемент не выделялся.

РГЭ-2 – суглинок тяжелый пылеватый, полутвердый, просадочный, незасоленный, ненабухающий. Выделен в границах ИГЭ-2.

РГЭ-3 глина легкая, пылеватая, полутвердая, непросадочная, ненабухающая. Выделена в границах ИГЭ-3.

Относительная просадочность грунтов РГЭ-2 приведена в табл. 1. На рис. 2 показан инженерно-геологический разрез по линии 1–1.

Результаты исследования и их обсуждение

ГОСТ 25100-2011 и ГОСТ 20522-2012 регламентируют разделение ИГЭ-2 на слабопросадочные и среднепросадочные [2, 9]. Ниже приведена новая предварительная модель площадки изысканий, которая требует подтверждения расчетом. В скобках указано количество частных определений свойств грунта, полученное в результате выполнения полевых и лабораторных работ.

Таблица 1

Относительная деформация просадочности грунтов РГЭ-2

Глубина м

Относительная деформация просадочности esl, д.е. Разновидность грунтов (ГОСТ 25100-2011)

Скважина 1

Скважина 2

Шурф 1

Шурф 2 дополнительный

Шурф 3

Шурф 4 дополнительный

2,0

0,031

среднепрос.

0,011

слабопрос.

0,038

среднепрос.

0,011

слабопрос.

0,022

слабопрос.

0,058

среднепрос.

3,0

0,035

среднепрос.

0,024

слабопрос.

0,047

среднепрос.

0,036

среднепрос.

0,048

среднепрос.

0,039

среднепрос.

4,0

0,014

слабопрос.

0,014

слабопрос.

0,040

среднепрос.

0,028

слабопрос.

0,012

слабопрос.

0,028

слабопрос.

5,0

0,015

слабопрос.

0,013

слабопрос.

6,0

0,019

слабопрос.

0,018

слабопрос.

7,0

0,020

слабопрос.

0,018

слабопрос.

8,0

0,026

слабопрос.

0,012

слабопрос.

9,0

0,037

0,011

слабопрос.

10,0

0,014

слабопрос.

0,018

слабопрос.

pic_42.tif

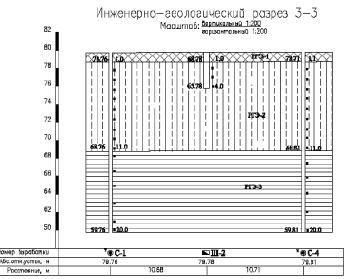

Рис. 2. Инженерно-геологический разрез по линии 3–3

РГЭ-2а – суглинок тяжелый пылеватый, твердый, слабопросадочный, незасоленный, ненабухающий (17);

РГЭ-2б – суглинок тяжелый пылеватый, твердый, среднепросадочный, незасоленный, ненабухающий (7);

РГЭ-3 ? глина легкая, пылеватая, полутвердая, непросадочная, ненабухающая (20).

На рис. 3 показан инженерно-геологический разрез по линии 3–3 новой предварительной модели площадки.

pic_43.tif

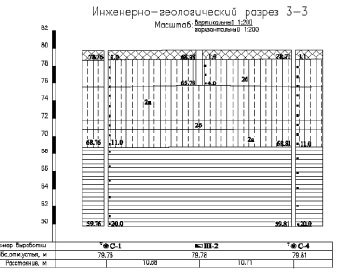

Рис. 3. Инженерно-геологический разрез по линии 3?3 новой предварительной модели площадки I

Согласно требованиям ГОСТ 20522-2012, п. 5.3.17 СП 22.13330.2011 число одноименных частных определений для каждого выделенного на площадке инженерно-геологического или расчетного грунтового элемента должно быть не менее десяти для физических характеристик и не менее шести – для механических характеристик [9, 14]. Отобрать образцы грунта для компрессионных и сдвиговых испытаний из одного монолита весьма сложно и нежелательно, поскольку при многократной вдавливающей нагрузке на монолит существует риск изменения плотности образцов. Оптимум первичной геологической информации, достаточный для расчета, обеспечивается отбором проб грунта ненарушенного сложения из 12 точек для каждого ИГЭ. Следовательно, для статистической обработки и подтверждения выделения РГЭ необходимы дополнительные исследования грунтов РГЭ-2б, которые залегают в виде разобщенных в пространстве линзообразных слоев мощностью 1–2 м на глубинах 2,0–4,0 (скв. 1; шурф 2) и 9,0 м (скв. 1).

СП 22.1333.2011 регламентирует обязательное выполнение не менее двух полевых испытаний грунтов статическими нагрузками в шурфах с помощью плоских штампов площадью 5000 см2 на глубине заложения фундамента, т.е. – 3 м [14]. После разделения грунтовой толщи, в пределах исследуемой площадки основанием фундаментной плиты могут служить грунты ИГЭ-2а и ИГЭ-2б. Таким образом, количество испытаний грунтов вертикальной статической нагрузкой увеличивается до четырех испытаний. Они проводятся в шурфах глубиной 4,0 м и сопровождаются отбором монолитов. В нашем примере отобрано шесть проб грунтов, из которых четыре оказались среднепросадочными и обеспечили необходимое количество для статистической обработки показателей свойств грунтов РГЭ-2б. Для повышения вероятности отбора необходимого количества проб исследуемого ИГЭ (РГЭ)-2б считаем целесообразным на подобных площадках проводить опробование просадочных грунтов с интервалом 0,5 м, а не 1,0, как требуют нормативные документы [11].

Мы рассмотрели самый простой из возможных вариантов, когда единственный просадочный РГЭ, выделенный по критериям ГОСТ 25100-95, разделился только на две разновидности, вместо возможных трех, а в редких случаях, как показывает наш опыт, и четырех. Дополнительное опробование грунтового массива в каждом конкретном случае может быть выполнено комплексом различных полевых и лабораторных исследований. В нашем примере, для подтверждения предварительной расчетной геомеханической модели необходимо дополнительно провести следующие виды инженерно-геологических работ:

1. Два испытания грунтов вертикальной статической нагрузкой в шурфах плоским штампом площадью 5000 см2 с отбором проб грунта ненарушенного сложения с интервалом 0,5 м до глубины 4,0.

2. Лабораторные исследования грунтов – 12 монолитов.

В табл. 2 приведены первоначальные и дополнительные виды, объемы работ, их сметная стоимость.

Таблица 2

Стоимость работ по инженерно-геологическим изысканиям на площадке проектируемого строительства [16]

№ п/п

Основание

Наименование работ

Единица измерения

Объем работ

Цена, руб. коп.

Стоимость, руб. коп

1

2

3

4

5

6

7

А. Полевые работы

1

т. 19 § 2

Ударно-канатное бурение скважин Д = 168 мм глубиной до 20 м в грунтах III категории

п.м

80

29,0

2336,0

2

т. 27 § 2

Проходка шурфов сечением 2,5?2,5 м2 глубиной до 4,0 м в грунтах III категории

п.м

8*

16

70,7

565,6

1131,2

3

т. 57 § 1

Отбор монолитов связных грунтов из скважин в интервале 0–10 м

1 мон.

18

22,9

212,2

4

т. 57 § 2

Отбор монолитов связных грунтов из скважин в интервале 10–20 м

1 мон.

20

40

30,6

612,0

5

т. 57 § 1

Отбор монолитов связных грунтов из шурфов в интервале 0–10 м

1 мон.

6

12

28,2

169,2

676,8

6

т. 45 § 6

Статическое зондирование грунтов вдавливанием зонда по ступеням до условной стабилизации деформации грунта на конечной ступени

1 исп

6

330,8

1984,8

7

т. 54 § 2

Испытание грунтов в шурфах на глубине до 5 м вертикальной статической нагрузкой штампом площадью 5000 см2 удельным давлением до 0,5 МПа в грунтах II категории

1 исп

2

4

813

1626,0

3252,0

Итого по пп. 1–5

7705,80

10405,0

8

т. 5 § 1

Расходы по внешнему транспорту

%

14

7705,8

10405

1078,816

1456,7

9

О.У. П.13 прим. 1

Расходы на организацию и ликвидацию работ

%

6

7705,8

10405

462,35

624,30

Итого по разделу А

9246,96

12486,0

Б. Лабораторные работы

8

т. 63 § 13

Сокращенный комплекс физико-механических свойств грунта при неконсолидированном срезе до 0,6 МПа

1 образец

18

25

114,4

2059,20

2860,8

9

т. 63 § 18

Сокращенный комплекс физико-механических свойств грунта. Показатели сжимаемости и сопутствующие определения при компрессионных испытаниях по двум ветвям до 0,6 МПа

1 образец

18

25

147,5

2655,0

3686,5

10

т. 70 § 11

Определение органического вещества

1 образец

12

18

8,6

103,2

154,80

12

т. 71 § 1

Анализ водной вытяжки с определением по разности сумм натрия и калия

1 образец

12

18

48,8

585,60

878,4

Итого по разделу Б

5403,0

7580,7

В. Камеральные работы

13

т. 81 § 4

Составление программы производства работ

1

1

770,0

14

т. 82 § 1

Камеральная обработка буровых работ и горно-проходческих работ (III категория сложности)

м

96

9,4

827,2

902,4

1

2

3

4

5

6

7

15

т. 83 § 3

Камеральная обработка полевого испытания грунтов статическим зондированием

1 исп.

6

48,2

289,2

16

т. 83 § 6

Камеральная обработка полевого испытания грунтов в шурфах вертикальной статической нагрузкой штампами

1 исп.

2

4

94,7

189,4

378,8

17

т. 86 § 1

Камеральная обработка комплексных исследований свойств глинистых грунтов

%

20

4714,2

6547,5

942,84

1309,5

18

т. 86 § 8

Камеральная обработка определения коррозийной активности грунтов

%

15

585,60

878,4

87,84

131,76

19

т. 86 § 4

Камеральная обработка отдельных определений химического состава грунтов

%

12

688,80

1033,2

18,58

289,3

Итого по разделу В

3125,06

3800,24

20

т. 87 § 1

Составление инженерно-геологического отчета (III категория сложности)

%

25

3125,1

3800,2

781,27

950,06

Итого по смете

18556,29

24817,0

Письмо министерства строительства, архитектуры и территориального развития РО № 26/698 от 17.02.2015 г.

Сметная стоимость с учетом удорожания работ К = 42,91

18556,29

796250,19

1064897,47

Увеличение стоимости

34 %

Примечание. В числителе приведена первоначальная сметная стоимость; в знаменателе – с учетом дополнительных видов и объемов инженерно-геологических работ.

Выводы

1. В пределах небольшой строительной площадки установить объемы инженерно-геологических работ, позволяющих изучить инженерно-геологические условия затруднительно, поскольку породы некоторых ИГЭ (РГЭ) могут залегать в виде разобщенных маломощных геологических тел на значительных глубинах. Просадочная часть расчетной геомеханической модели объекта может содержать от 1-й до 4-х основных грунтовых единиц малой мощности. Результаты проведенного анализа инженерно-геологических условий подобных в геологическом отношении площадок показывают, что наиболее вероятно обособление двух и трех грунтовых элементов. Поэтому виды, объемы и стоимость инженерно-геологических работ должны назначаться с учетом наличия в просадочной толще, как минимум двух разновидностей грунтов.

2. При проектировании плитного или плитно-свайного фундаментов достаточная и достоверная первичная информация обеспечивается выполнением четырех испытаний грунтов вертикальной статической нагрузкой в шурфах и отбором монолитов с интервалом 0,5 м. При свайном варианте, а также в случае залегания грунтов, неоднородных по просадочности ниже 5,0 м, считаем целесообразными следующие способы получения дополнительной информации:

? все скважины назначать техническими;

? назначение скважин не менять, а в пределах просадочной толщи сократить интервал опробования в технических скважинах с 1,0 до 0,5 м.

3. Объем инженерно-геологической информации, а следовательно, стоимость работ зависит от мощности просадочной толщи, степени ее неоднородности по другим показателям свойств, используемых для классификации грунтов, а также от типа проектируемого фундамента.

4. С учетом новых требований ГОСТ 25100-2011 сметная стоимость инженерно-геологических изысканий увеличивается на 33–57 % в случае проектирования плитно-свайного или плитного фундамента; на 21–43 % при свайном варианте. Основные затраты связаны с выполнением лабораторных работ, объем которых существенно возрастает. Затраты на камеральные работы увеличиваются на 15–34 %.
