Обеспечение населения комфортным жильем является актуальной проблемой сегодняшнего времени. В соответствии с законодательством РФ все граждане имеют право на благоприятную среду обитания. Обеспечение комфорта – это в первую очередь соблюдение требований Сводов правил (СП) и санитарно-гигиенических требований к жилым помещениям.

В связи с увеличением физического износа, всё больше жилых зданий г. Йошкар-Олы, построенных в 60–80-х годах ХХ века, нуждаются в реконструкции и реставрации. Толщина кирпичных наружных стен зданий, построенных в 60–80-х годах XX века, по действующим СНиП того времени для республики Марий Эл, составляла 640 мм. До изменения СНиП 23-02-2003 «Тепловая защита зданий» требуемое сопротивление теплопередаче наружных стен г. Йошкар-Олы составляло Rтр = 1,6 (м2•°С/Вт). В результате этого наружные ограждающие конструкции выполнялись в основном однослойными (без использования эффективных утеплителей) кирпичными и железобетонными с высоким коэффициентом теплопроводности.

В настоящее время сопротивление теплопередаче таких однослойных стен меньше требуемого значения, установленного действующим сводом правил СП 50.13330.2012 «Тепловая защита зданий» (в 2012 году требуемое сопротивление теплопередаче увеличилось в 2,24 раза по сравнению с 2003 годом по данным для г. Йошкар-Олы).

Объектом исследования стало девятиэтажное общежитие, построенное в г. Йошкар-Оле в 1975 году. В результате проведения обследования жилого общежития обнаружено, что в угловых комнатах (с двумя наружными стенами) имеются обширные образования плесени на стенах, потолке и оконных откосах.

Плесневые грибы являются провоцирующим фактором серьёзных заболеваний человека [1, 3]. Основными условиями для появления плесени являются: повышенная влажность, углекислый газ; благоприятная температура (идеальной для образования плесени считается среда с температурой воздуха 20–32 °С). Стоит отметить, что нормально функционирующая вентиляция способна устранять такие проблемы, как повышенное содержание углекислого газа и водяного пара. В данном случае имеет место выпадение сконденсированной влаги на внутренней поверхности наружных стен, которая образуется, если температура внутренней поверхности наружной стены ниже температуры точки росы [7].

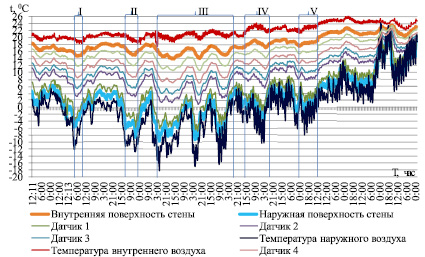

Рис. 1. График распределения температурных полей в период времени с 21.11.14 по 31.03.15. I–V – временные интервалы с Δt ≥ 4 °C

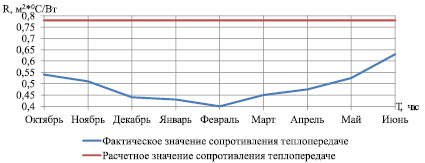

Рис. 2. Изменение значения сопротивления теплопередаче наружной стены за отопительный период 2014–2015 гг.

Также вследствие низкого сопротивления теплопередаче наружных стен общежития температурный перепад между внутренней поверхностью стенового ограждения и воздухом внутри помещения не удовлетворяет нормам СНиП «Тепловая защита зданий» от 23.02.2003: 4 °С для жилых зданий (рис. 1). Период, когда перепад Δt ≥ 4 °C, за отопительный сезон 2014–2015 гг. составил 68 дней (интервалы I–V, рис. 1). Увлажнение материала стен оказывает влияние на значение фактического сопротивления теплопередаче. Значения фактического сопротивления теплопередаче определялись по методикам [5, 6]. В течение всего отопительного периода значения фактического сопротивления теплопередаче были ниже расчётного значения, определённого по методикам действующего СП (рис. 2).

Несмотря на это, стоит отметить, что в настоящее время общежитие не нуждается в капитальном ремонте. Все помещения (кроме угловых) находятся в нормальном состоянии.

Существует решение проблемы невыпадения конденсата на внутренней поверхности наружных стен путем утепления ограждающей конструкции [2, 8]. Утепление возможно как изнутри, так и снаружи. Существующие методы внутреннего утепления имеют ряд недостатков: выделение вредных веществ из материала утеплителя внутрь помещения; возникновение точки росы на внутренней поверхности теплоизоляционного материала; увеличение количества циклов замораживания-оттаивания наружного слоя ограждения и, как следствие, уменьшение его долговечности.

На сегодняшний день наиболее индустриальными способами наружного утепления ограждающих конструкций являются навесные вентилируемые фасадные системы и системы штукатурных фасадов (так называемый «мокрый фасад»). Достоинством «мокрого фасада» является относительно низкая стоимость, недостатком – нарушение требования ненакопления парообразной влаги в ограждении за счет нарушения пропускной способности, т.к. не соблюдается условие расположения отдельных слоёв в многослойной конструкции в порядке возрастания пропускной способности от внутренней поверхности ограждения к наружной [4]:

Gв < G1 < G2 < ... < Gн, (1)

где Gв, Gi, Gн – паропроницаемость внутреннего, i-го и наружного слоёв соответственно.

Анализ тепловых потерь показал, что в результате утепления наружных стен общежития по системе «мокрый фасад» разница потерь тепловой энергии до и после реконструкции через наружные стены за отопительный период (1 год) составит 438,56 Гкал (1,84•10⁶ МДж).

Таким образом, реконструкция экономически нецелесообразна, т.к. реконструкции подвергается всё здание, а проблемными являются лишь угловые комнаты, что приводит к необоснованным затратам и большому сроку окупаемости проекта (расчет срока окупаемости представлен ниже).

В качестве альтернативы для решения проблемы невыпадения конденсата и образования плесени на внутренней поверхности наружных стен разработана конструкция стенового ограждения с регулируемой температурой внутренней поверхности (рис. 3).

Рис. 3. Схема разработанной конструкции стены с регулируемой температурой внутренней поверхности: 1 – реконструируемая наружная стена; 2 – штукатурный слой; 3 – нагревательный кабель; 4 – терморегулятор; 5 – датчик температуры поверхности; 6 – датчик температуры и влажности внутреннего воздуха; 7 – датчик температуры на расстоянии x в толще стены

Основной идеей является внедрение электрического нагревательного элемента между внутренней поверхностью ограждения и отделочным слоем.

Данный тип ограждающей конструкции подойдёт для зданий, строений, сооружений, которые в соответствии с законодательством Российской Федерации отнесены к объектам культурного наследия (памятникам архитектуры), для которых не требуется приведение сопротивления теплопередаче к нормативному значению (согласно СП50.13330.2012), но необходимо соблюдение санитарно-гигиенических норм для комфортного и безопасного пребывания людей.

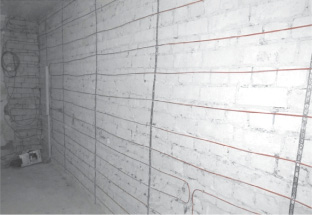

Рис. 4. Нагревательный кабель на внутренней поверхности стены

Включение кабеля позволит поддерживать температуру внутренней поверхности стенового ограждения выше температуры точки росы, а также соблюсти нормируемый температурный перепад между внутренней поверхностью стенового ограждения и воздухом внутри помещения.

Предложенный вариант конструкции апробирован и показал свою эффективность (рис. 4). Об этом свидетельствует график колебания температуры во времени, построенный по данным, собранным за две недели работы экспериментальной установки, представленный на рис. 5.

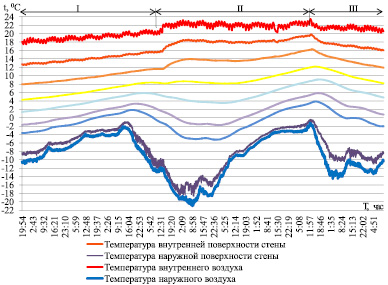

Рис. 5. Влияние работы нагревательного элемента на значения температур на поверхности и в толще стеновой конструкции: I, III – интервалы с выключенным нагревательным элементом; II – интервал с включенным нагревательным элементом

Интегральные показатели эффективности проекта
