Циркуляционные насосы системы охлаждения современных паротурбинных установок (ПТУ) являются одним из основных источников их шума и вибрации. К таким насосам предъявляются высокие требования, касающиеся массогабаритных, виброшумовых характеристик (ВШХ) и показателей гидродинамического шума (ГДШ).

В течение нескольких десятилетий ПТУ комплектовались различными моделями циркуляционных насосов. Первыми стали циркуляционные насосы с турбоприводом, затем применялись циркуляционные насосы с асинхронным электроприводом и частотным регулятором оборотов. Результаты испытаний таких насосов подробно рассмотрены в [1]. Несмотря на лучшие показатели ВШХ и ГДШ, новая конструкция обладала худшими массогабаритными характеристиками (таблица).

Массогабаритные характеристики главных циркуляционных насосов в относительных величинах

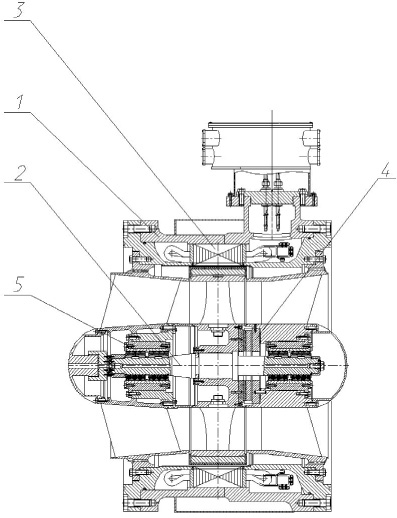

Рис. 1. Герметичный циркуляционный насос с синхронным электродвигателем: 1 – корпус циркуляционного насоса; 2 – ротор в сборе; 3 – статор электродвигателя; 4 – подшипник упорный; 5 – подшипник опорный

Для уменьшения массогабаритных характеристик был создан герметичный циркуляционный насос с синхронным электродвигателем (рис. 1).

Это осевой одноступенчатый насос с синхронным электродвигателем и горизонтальным расположением вала. Ротор электронасоса вращается в подшипниках скольжения, выполненных из силицированного графита. Электродвигатель состоит из обмотки статора и пакета ротора с постоянными магнитами, размещенными в корпусе насоса и на колесе насоса соответственно. Рабочее колесо насоса встроено в ротор двигателя. Охлаждение двигателя – жидкостное, внутренняя часть охлаждается перекачиваемой водой, наружная часть – водой конденсатно-питательной системы (КПС). Статор имеет герметичную внутреннюю обечайку, защищающую обмотку статора от перекачиваемой жидкости, обмотка ротора также защищена гильзой. Обечайка статора и гильза ротора выполнены из титанового сплава. Перекачиваемая жидкость проходит внутри двигателя, находясь под полным рабочим давлением. При этом обеспечивается полная герметизация статора и ротора. В сравнении с аналогами конструкция обладает значительно лучшими массогабаритными характеристиками (таблица).

В настоящий момент завершены стендовые испытания герметичного моноблочного циркуляционного насоса с синхронным электродвигателем. Так как испытания всех типов насосов проводились на одном и том же стенде [2, 3, 4], можно проводить достоверный сравнительный анализ их характеристик. Принципиальная гидравлическая схема испытательного стенда представлена на рис. 2.

Результаты испытаний приведены в виде спектрограмм вибрации нагнетательного патрубка в горизонтальном, вертикальном и осевом направлениях, а также спектрограмм ГДШ (рис. 3, 4, 5, 6).

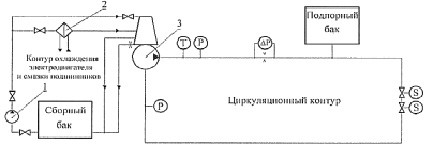

Рис. 2. Принципиальная схема испытательного стенда: 1 – стендовый насос системы охлаждения электропривода и смазки подшипников; 2 – стендовый теплообменник; 3 – испытуемый циркуляционный насос с турбо- или электроприводом

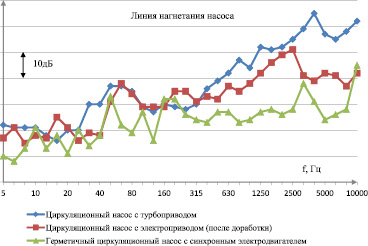

Рис. 3. Спектрограммы вибрации нагнетательного патрубка циркуляционных насосов в горизонтальном направлении

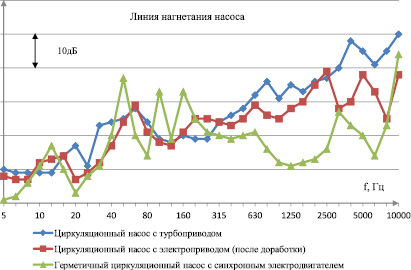

Рис. 4. Спектрограммы вибрации нагнетательного патрубка циркуляционных насосов в осевом направлении

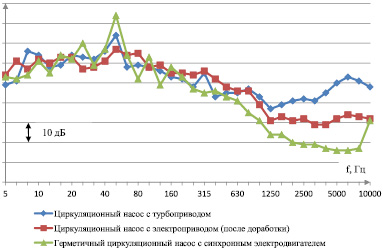

Рис. 5. Спектрограммы вибрации нагнетательного патрубка циркуляционных насосов в вертикальном направлении

По результатам проведенных работ можно сделать следующие выводы:

1) герметичный циркуляционный насос с синхронным электродвигателем имеет значительно улучшенные массогабаритные характеристики по сравнению со своими аналогами – циркуляционным насосом с турбоприводом и циркуляционным насосом с электроприводом, а также обеспечивает герметичность системы;

2) в широком диапазоне частот уровни ВШХ и ГДШ герметичного циркуляционного насоса с синхронным электродвигателем существенно ниже, чем у его аналогов: по вибрации до 40 дБ, по ГДШ до 38 дБ [5];

3) в диапазоне частот от 0 до 20 Гц уровень вибрации герметичного циркуляционного насоса с синхронным электродвигателем превышает уровни вибрации аналогов на величину до 5 дБ, что определяется стендовой помехой;

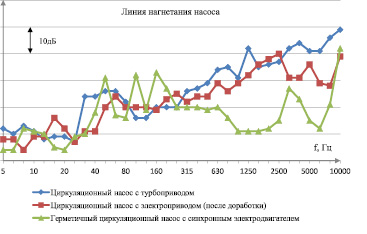

Рис. 6. Спектрограммы ГДШ циркуляционных насосов

4) на отдельных частотах работы герметичного циркуляционного насоса с синхронным электродвигателем, а также их гармониках имеются превышения над аналогами: по вибрации до 13 дБ, по ГДШ до 10 дБ. Это объясняется режимами работы преобразователя частоты (ПЧ) и требует дальнейших исследований и доработок. Одним из возможных решений проблемы превышения уровня вибраций и шумов является перепрограммирование системы ПЧ, а также использование различных узкополосных частотных фильтров до 160 Гц в каждой из фаз.
