DEVELOPMENT OF PROGRAMS FOR THE AUTOMATED CALCULATION OF THE OPTIMAL TECHNOLOGICAL PARAMETERS OF PRODUCING TERRY FABRICS WITH A MINIMUM TENSION GROUND WARP YARNS

Nazarova M.V. 1 Romanov V.Yu. 1 Boyko S.Yu. 1
1 Kamyshin Technological Institute (branch) of Volgograd State Technical University
В данной статье авторами рассматривается решение задачи оптимизации выработки петельной ткани с применением ЭВМ и современного программного обеспечения. С целью апробации разработанного программного продукта были проведены исследования для определения оптимальных параметров производства петельной ткани с минимальным натяжением коренной основы. В результате проведённых расчетов составлена регрессионная модель зависимости натяжения нитей коренной основы от технологических параметров ткацкого станка марки СТБМ-180. Таким образом, с целью выработки петельной ткани с минимальным натяжением коренной основы необходимо установить следующие заправочные технологические параметры ткацкого станка: натяжение коренных нитей основы 40 сН, натяжение петельных нитей основы 30 сН, величину задней части зева 410 мм. Такие технологические параметры получения петельной ткани обеспечивают неизменное протекание процесса выработки петельной ткани и позволяют получать ткань с прогнозируемыми свойствами, что приведет к улучшению её эксплуатационных свойств.
In this article the author considers solving a task of optimizing the terry fabric production process with the use of computers and modern software. For the purpose of approbation of the proposed software, studies were conducted to determine optimal technological parameters generation terry fabric, which would have the minimum tension ground warp yarns. As a result conducted research was obtained the mathematical model dependence of the tension ground warp yarns of the initial parameters of the loom STBM-180. Thus, to produce the terry fabric having a minimum tension ground warp yarns, on the loom must set the following parameters: the initial tension of the ground warp yarns 40 cN, the initial tension of the looping warp yarns 30 cN, largest back of the shed 410 mm. These optimal parameters of manufacturing of terry cloth provides a stable technological process of weaving and produce fabrics with desired properties, and this will lead to the improvement of its operational properties.
terry fabric
tension warp yarns
research
CAD system

Одной из основных задач инженера является проектирование объектов или технологических процессов их изготовления. В современных быстроменяющихся экономических условиях с высокой конкуренцией такие задачи приходится решать очень часто и при этом учитывать большое количество меняющихся факторов.

Поэтому необходимо создавать средства и методы, облегчающие инженеру выполнение этой функции, например, за счет автоматизации ручного труда. К таким работам относят в первую очередь всевозможные типовые расчеты, выпуск графической и текстовой документации и другие нетворческие работы, которые занимают большую часть времени инженера в общем производственном процессе проектирования. Кроме того, автоматизированное проектирование расширяет возможности математического моделирования по сравнению с натурными испытаниями и лабораторным макетированием.

На данном этапе развития промышленного производства можно увидеть, что он направлен на переход к применению передовой технологии, а также на то, чтобы добиться повышения эксплуатационных характеристик оборудования. Кроме того, необходимо уменьшить любые производственные потери, а это можно сделать только при условии значительного увеличения качества управления предприятием, поэтому важной является задача разработки комплексной системы автоматизированного проектирования (САПР) изделий и технологических процессов и управления производством, которая в свою очередь должна опираться на обширный опыт, накопленный учеными в области САПР в различных отраслях промышленности.

Одним из наиболее известных ученых, занимающихся вопросами автоматизированного проектирования, И.П. Норенковым, в работе [1] сказано, что знание основ автоматизации проектирования и умение работать со средствами САПР требуются практически любому инженеру-разработчику. В настоящее время компьютерами оснащены практически все подразделения и офисы. Установлено, что предприятия, ведущие разработки без САПР или лишь с малой степенью их использования, оказываются неконкурентоспособными, как вследствие больших материальных и временных затрат на проектирование, так и из-за невысокого качества проектов.

В работе И.П. Норенкова [1] также отмечено, что частичная автоматизация зачастую не дает ожидаемого повышения эффективности функционирования предприятий. Поэтому предпочтительным является внедрение интегрированных САПР, автоматизирующих все основные этапы проектирования изделий. Дальнейшее повышение эффективности производства и конкурентоспособности выпускаемой продукции возможно за счет интеграции систем проектирования, управления и документооборота.

Основным направлением развития систем управления производственными процессами является разработка математических моделей, на основе которых производится проектирование систем автоматического управления технологическими процессами.

Для получения таких математических моделей необходимо спланировать и провести эксперимент. Наиболее эффективным средством экспериментального изучения объектов являются статистические методы, основанные на проведении экспериментов и последующей статистической обработке их результатов с целью извлечения объективной информации о свойствах объекта. В этом случае объект рассматривают как кибернетическую систему, называемую «черным ящиком». В качестве методов проведения подобных экспериментов в текстильной промышленности широко применяются методы проведения активного эксперимента по матрицам планирования Бокс-3 или Коно-2 [2].

Далее для определения оптимальных технологических параметров технологического процесса необходимо провести оптимизацию полученного в ходе эксперимента регрессионного уравнения.

Оптимизация технологического процесса – это одна из задач производства, с которой инженеру постоянно приходится сталкиваться на практике. И так как эти задачи чаще всего решаются с использованием ЭВМ, то, конечно, желательно иметь такие алгоритмы вычисления, которые бы были быстрее и надежнее. Для простых и основных специальных функций такие алгоритмы давно были разработаны и реализуются в качестве стандартных программ и, чаще всего уже включены в математическое программное обеспечение ЭВМ. Но очень часто в расчетах необходимо применять и другие сложные функции, непосредственное вычисление которых затруднено или приводит к большим затратам машинного времени.

Поэтому в данной работе рассматривается решение задачи оптимизации выработки петельной ткани с применением ЭВМ и современного программного обеспечения.

Как известно, натяжение основных нитей на любом ткацком станке создаётся соответствующей наладкой основного регулятора и установкой соответствующего заправочного натяжения. Кроме того, характер изменения натяжения нитей основы в основные периоды тканеформирования также зависит от геометрических размеров образующегося зева.

Поэтому были проведены исследования влияния заправочных параметров ткацкого станка СТБМ-180 на натяжения нитей коренной основы в различные периоды тканеформирования петельной ткани.

В качестве объекта исследования был выбран ткацкий станок СТБМ-180 [3] и вырабатываемая на нём хлопчатобумажная петельная ткань. Естественно, что одной из особенностей структуры петельной ткани является то, что для её производства на ткацком станке требуется не одна система нитей основы, а две системы основных нитей и одна – уточных нитей.

Поэтому для определения величины влияния основных заправочных параметров производства петельной ткани на процесс динамического изменения натяжения нитей основы в моменты формирования ткани на ткацком станке в качестве управляемых параметров выбраны:

Х1 – натяжение нитей коренной основы, сН;

Х2 – натяжение нитей петельной основы, сН;

Х3 – величина задней части зева (вынос зева), мм [4].

Уровни варьирования факторов выбирались из условий возможности получения качественной ткани и представлены в табл. 1.

Таблица 1

Значения варьируемых факторов

Факторы

Уровни варьирования

Интервал варьирования

–1

0

+1

Х1, сН

40

55

70

15

Х2, сН

20

30

40

10

Х3, мм

310

360

410

50



Таблица 2

Результаты проведения эксперимента по матрице планирования Бокс-3 [3]

опыта

Х1, сН

Х2, сН

Х3, мм

Натяжение нитей коренной основы

код.

нат.

код.

нат.

код.

нат.

Y1, сН

Y2, сН

Y3, сН

1

+

70

+

40

+

410

75

150

115

2

40

+

40

+

410

45

85

70

3

+

70

20

+

410

65

128

98

4

40

20

+

410

35

70

52

5

+

70

+

40

310

80

155

120

6

40

+

40

310

50

100

75

7

+

70

20

310

70

141

105

8

40

20

310

40

81

61

9

+

70

0

30

0

360

70

140

105

10

40

0

30

0

360

40

80

60

11

0

55

+

40

0

360

60

120

90

12

0

55

20

0

360

50

100

77

13

0

55

0

30

+

410

55

110

83

14

0

55

0

30

310

50

99

76



Для изучения влияния технологических параметров выработки петельной ткани на натяжение нитей основы использовался метод проведения эксперимента по матрице планирования Бокс-3, так как он удовлетворяет требованиям оптимальности оценок коэффициентов модели и выходных параметров при меньшем числе опытов. В табл. 2 представлены результаты эксперимента по плану Бокс-3. Для обработки данных этого эксперимента была разработана программа для ЭВМ в системе программирования MathCAD.

В результате обработки экспериментальных данных на ЭВМ в этой программе были получены следующие регрессионные уравнения, устанавливающие связь между технологическими параметрами ткацкого станка СТБМ-180 и натяжением нитей коренной основой за цикл работы ткацкого станка:

– в момент заступа

naz01.wmf (1)

– в момент прибоя

naz02.wmf (2)

– в момент полного открытия зева

naz03.wmf (3)

На основании анализа уравнений регрессии, характеризующих связь между заправочными параметрами и натяжением коренных нитей основы за цикл работы ткацкого станка, а также сечений поверхностей отклика можно сделать выводы:

1) максимальное влияние на натяжение нитей коренной основы в моменты заступа, прибоя и при полном открытии зева с учетом выбранных интервалов варьируемых факторов оказывает заправочное натяжение коренной основы (фактор Х1);

2) увеличение заправочного натяжения как коренной, так и петельной основы приводит к росту натяжения коренной основы;

3) минимальное влияние на среднее натяжение коренной основы в основные моменты тканеформирования оказывает величина задней части зева (фактор Х3);

4) увеличение величины задней части зева приводит к уменьшению натяжения коренной основы в основные моменты тканеформирования.

В качестве метода оптимизации был выбран метод многомерной условной оптимизации, а именно каноническое преобразование полученной регрессионной модели. Этот метод был также реализован в виде дополнительной функции в разработанной выше программе, и в результате были получены поверхности отклика целевых функций и их сечения.

Практика показывает [5–6], что решение задач оптимизации полностью в автоматическом режиме работы ЭВМ по разным причинам (сложность формализации, недостаточное быстродействие доступной ЭВМ, дорогое математическое обеспечение и т.п.) оказывается неэффективным. Поэтому наиболее перспективным в этом отношении является использование диалогового режима оптимизации, когда лицо, принимающее решение, непосредственно контролирует ход оптимизации на модели, согласует его со своими представлениями о процессе, вносит коррективы в ход оптимизации (меняет область поиска, параметры или структуру модели, вводит новые или исключает имеющиеся ограничения, видоизменяет целевую функцию и т.п.), существенно ускоряя и повышая эффективность решения. Тем самым при решении оптимизационной задачи удается объединить преимущества ЭВМ и математической модели (быстрота решения, системность подхода) с опытом и интуицией лица, принимающего решение.

Поэтому такой подход был применен для решения многокритериальной оптимизационной задачи, в результате чего использовался способ наложения трёх сечений поверхностей отклика (рисунок) [7].

Для того, чтобы определить, при каком фиксированном параметре осуществлять наложение двухмерных сечений поверхностей отклика, были найдены частные производные полученных регрессионных уравнений. Приравняв частные производные нулю, были составлены системы уравнений. Сравнивая между собой результаты решения этих систем уравнений, определяющих выходные параметры оптимизации, находим, что метод наложения двухмерных сечений поверхностей отклика осуществляем при X2 = 0.

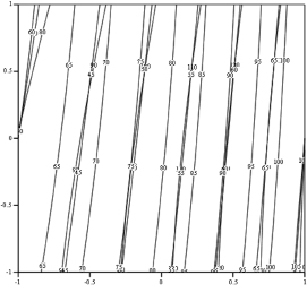

naz1.tif

Наложение сечений поверхностей отклика при фиксированном факторе Х2 = 0

Принимая эти значения за оптимальные, можно построить графики наложенных поверхностей сечений целевых функций при фиксированной величине фактора (на оптимальном уровне). Определение частных производных и решение вышеуказанных систем уравнений осуществлены на ЭВМ.

Далее инженер проводит анализ полученных результатов и принимает наиболее эффективное решение поставленной задачи.

Так исходя из результатов проведённого анализа этих сечений, предлагаются следующие оптимальные технологические параметры производства петельной ткани на ткацком станке СТБМ-180, позволяющие получать петельную ткань с минимальным натяжением коренной основы [3]: натяжение нитей коренной основы 40 сН, натяжение нитей петельной основы 30 сН, величина задней части зева 410 мм. Внедрение полученных таким образом оптимальных заправочных технологических параметров позволит производить петельные ткани с минимальным натяжением коренной основы: в момент заступа – 38,5 сН; в момент прибоя – 75,03 сН; в момент полного открытия зева – 58,1 сН.

Выводы

1. Разработанная программа позволяет: произвести быструю приближенную оценку оптимального решения; провести анализ технологического процесса на чувствительность к различным вариациям параметров; быстро адаптироваться к меняющимся условиям технологического процесса; проводить многокритериальную оптимизацию.

2. Полученные математические модели изменения натяжения основы в различные моменты тканеформирования позволяют прогнозировать напряженность нитей основы, заправленных на ткацком станке, и управлять этим процессом при помощи соответствующего сочетания заправочных параметров.

3. При наладке ткацкого станка следует руководствоваться полученными уравнениями и изменять параметры в необходимых пределах для достижения оптимального натяжения основы в различные моменты тканеформирования.

4. Анализ полученных математических моделей натяжения нитей коренной основы в различные периоды тканеформирования в зависимости от заправочного натяжения коренной основы, заправочного натяжения петельной основы и величины задней части зева свидетельствует о том, что две системы основных нитей не являются изолированными друг от друга при изготовлении петельных тканей.

5. Найдены следующие оптимальные заправочные параметры производства петельной ткани с минимальным натяжением нитей основы: натяжение нитей коренной основы 40 сН, натяжение нитей петельной основы 30 сН, величина задней части зева 410 мм.
